Seria Cobra to kompletne, wysoce zautomatyzowane linie technologiczne przeznaczone do precyzyjnego nanoszenia powłok proszkowych. Projektujemy je z myślą o maksymalnej wydajności, optymalizacji zużycia materiału oraz zachowaniu rygorystycznych parametrów środowiskowych. Nasze rozwiązania obejmują pełen ciąg technologiczny: od stref przygotowania powierzchni, przez zautomatyzowane kabiny lakiernicze, aż po piece do polimeryzacji, zapewniając idealną powtarzalność i trwałość powłoki.
ATOM Cobra 1500
Nowy wymiar lakierowania proszkowego
Wymagania współczesnego przemysłu w zakresie trwałości powłok lakierniczych nieustannie rosną, a jednocześnie zakłady produkcyjne mierzą się z presją optymalizacji kosztów. Odpowiedzią na te wyzwania jest ATOM Cobra 1500 – półautomatyczna linia lakiernicza stworzona pod marką ATOM, należącą do firmy Wzorek.Systems. Zaprojektowaliśmy ją w taki sposób, aby każdy etap procesu – od przygotowania powierzchni aż po wypał – wynikał z poprzedniego i wzajemnie się uzupełniał, eliminując straty energii i redukując tzw. wąskie gardła produkcyjne.
Architektura procesu
Od idealnego podłoża do trwałej powłoki

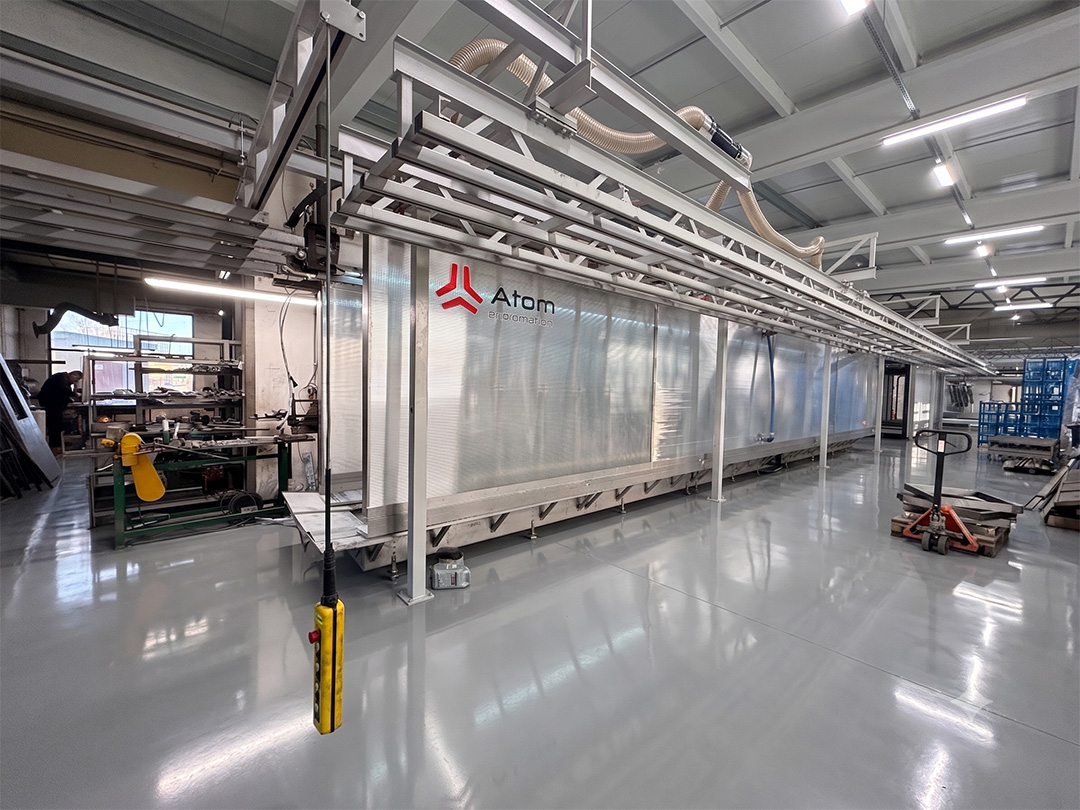

Praktyka inżynieryjna pokazuje, że trwała powłoka nie istnieje bez idealnie przygotowanego podłoża. Z tego powodu proces technologiczny w maszynach ATOM rozpoczyna się w wydajnej, 25-metrowej myjni natryskowej. Została ona podzielona na trzy ściśle współpracujące sekcje. Najpierw agresywne odtłuszczanie usuwa zabrudzenia organiczne, co otwiera drogę do skutecznej pasywacji chemicznej, tworzącej barierę antykorozyjną. Aby zastosowana chemia nie zanieczyściła kolejnych etapów, proces wieńczy podwójne płukanie. Ponieważ każda z tych stref posiada niezależną regulację ciśnienia, temperatury i wydatku pomp, cały układ zużywa dokładnie tyle mediów, ile w danej chwili wymaga przygotowywany detal.
Ciągłość produkcji i drastyczne cięcie kosztów wypału
Nawet najlepiej przygotowany detal można zniszczyć podczas niewłaściwego przenoszenia. Właśnie dlatego całkowicie wyeliminowaliśmy ręczną ingerencję na odcinku pomiędzy aplikacją proszku a piecem. Elementy transportowane są płynnie za pomocą krzyżowego systemu podwieszanego na suwnicach i trawersach. Co niezwykle istotne, torowiska wyposażyliśmy w autorskie osłony powstrzymujące pył i produkty tarcia przed opadaniem na malowane elementy. Tak zabezpieczone detale – o długości sięgającej nawet 4200 mm – wjeżdżają do nowocześnie zaprojektowanego pieca olejowego. Jego innowacyjna konstrukcja pozwala na błyskawiczne osiągnięcie temperatury roboczej, co w ujęciu ciągłej pracy obniża koszty pojedynczego wypału o blisko 50%.
Serce systemu – pełna kontrola
Fizyczne zintegrowanie myjni, transportu i pieca wymagało spięcia ich niezawodnym układem sterowania. Całością zarządza autorski kod oprogramowania opracowany przez Wzorek.Systems, wpisujący linię ATOM w realia Przemysłu 4.0. Optymalizacja energetyczna została tu posunięta o krok dalej dzięki zastosowaniu falowników Mitsubishi, które podczas hamowania napędów odzyskują energię i zwracają ją do sieci. Mając świadomość, jak kosztowne w skutkach bywają błędy ludzkie, oprogramowanie oparto na systemie dedykowanych profili uprawnień oraz twardych blokadach zgodnych z rygorystyczną Dyrektywą Maszynową. W rezultacie obsługa zmienia tylko dozwolone parametry, a kierownictwo może stale monitorować proces i zużycie prądu z poziomu dotykowego panelu HMI lub aplikacji na smartfony.
Rodzina urządzeń Cobra
Zrozumienie faktu, że specyfika produkcji różni się w zależności od zakładu, skłoniło nas do stworzenia pełnej gamy urządzeń bazujących na tych samych, sprawdzonych technologiach. Architektura modelu ATOM Cobra 1500, dedykowanego pod popularne detale o wymiarach do 1500 mm szerokości i 2000 mm wysokości, stała się bazą do opracowania całego typoszeregu:
- ATOM Cobra 500 Compact – idealna dla mniejszych zakładów i małoseryjnej produkcji (np. felg samochodowych), obsługująca elementy o wymiarach do 500 x 1500 mm.
- ATOM Cobra 1500 – optymalna do uniwersalnej produkcji, w tym obróbki profili oraz stolarki stalowej i aluminiowej.
- ATOM Cobra 2000 Max – potężna maszyna dla przemysłu ciężkiego i rolniczego, radząca sobie z elementami rzędu 2000 x 2500 mm i wielkogabarytowymi konstrukcjami stalowymi.
- ATOM Cobra Auto-X – wysoce zindywidualizowana, w pełni automatyczna linia zintegrowana z systemami robotycznymi, przeznaczona do masowej produkcji.
